插装式溢流阀技术协议书
甲方：
乙方：汉中海航液压科技有限公司
一、项目名称：YLF10-01插装式溢流阀
二、内容、应用范围和技术要求
- 内容：乙方向甲方提供YLF10-01插装式溢流阀的设计和制造。
- 应用范围：
YLF10-01插装式溢流阀，应用于某船液压马达正向旋转、反向恒转矩制动的控制系统，其制动转矩在某范围内由YLF10-01插装式溢流阀开启压力决定。
3、 技术要求
3.1、额定工作压力
3.1.1、额定工作压力：P = 10MPa
3.1.2、单向阀开启压力：P开启 =1.7Mpa~4Mpa，可调节
3.2、流量
3.2.1、额定流量： Q = 25L/min
3.2.2、开启流量： Q = 15L/min
3.3、通径：9
3.4、安装和连接
产品接口形式、尺寸应符合YLF10-WX图样要求。
3.5、工作介质：矿物液压油
3.6、污染度：介质污染度达到或优于GJB420A-96 7级
3.7、工作温度：－20℃～＋80℃
3.8、密封性
3.8.1、工作密封性
3.8.1.1、单向阀截止状态下，供油压10MPa，保持10min后检测，内漏≤15mL/min；保压30min,外部无泄漏。
3.8.1.2、单向阀导通状态下，供油压10MPa，保压30min,外部无泄漏。
3.8.2、超压密封性
3.8.2.1、单向阀截止状态下，供油压15MPa，保持10min后检测，内漏≤30mL/min； 保压30min,外部无泄漏和永久变形。
3.8.2.2、单向阀导通状态下，供油压15MPa，保持30min，外部无泄漏和永久变形。
3.9、可靠性、维修性要求
3.9.1、维修间隔期限
4800工作小时/5次/2年。
3.9.2、总寿命
24000工作小时/25次/10年。
三、材料要求：根据甲方使用条件乙方自行选用。
四、技术属性：乙方为甲方提供的产品设计及技术属于乙方的专利技术，甲方有责任遵守相关的法律规定。
五、产品的验收标准和方法，按此（YLF10-01插装式溢流阀）技术协议执行。
六、产品交付与结算方式：以销售合同为准。
七、责任与义务：甲乙双方应履行各自的义务，违约方应承担相应的违约责任。
八、本协议未尽事宜，甲乙双方友好协商解决。
九、本协议一式两份，甲乙双方各执一份(包括传真），甲乙双方签字盖章后本协议生效。
需方代表： 供方代表：
年 月 日 年 月 日

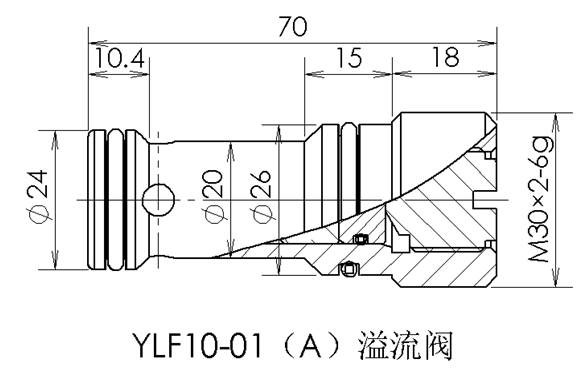

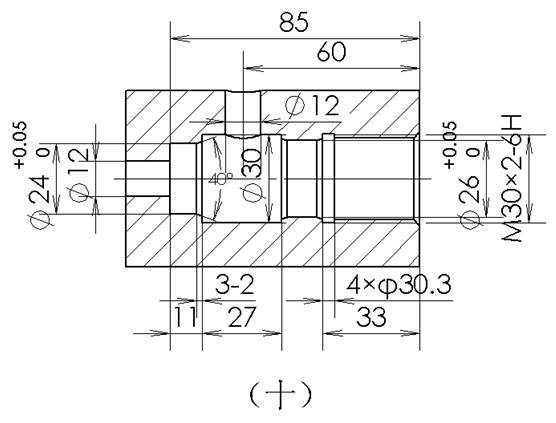

YLF10-WX外形图及接口尺寸图：
|
