技术协议书
需方：
供方：汉中海航液压科技有限公司

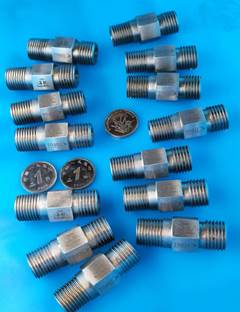

一、项目名称：FBF4TG·R-00-Q气用管路防爆安全阀
FBF4TG·R-00-S水用管路防爆安全阀
二、内容、应用范围和技术要求
- 内容：供方向需方提供FBF4TG·R-00-Q气用、FBF4TG·R-00-S水用管路防爆安全阀的设计和制造。
- 应用范围：
FBF4TG·R-00-Q气用、FBF4TG·R-00-S水用型管路防爆安全阀，应用于高速公路和等级路的沥青路面修补作业机械的高温、高压供水以及压缩空气的供给系统，是用以防止系统管路及其他元器件的突发故障失效而发生高温高压重油介质倒流至供水以及压缩空气的供给系统的一种管路防爆安全阀。
3、 技术要求
3.1、额定工作压力
3.1.1、水额定压力：P水 = 0.5MPa±0.05MPa
3.1.2、压缩空气额定压力：P气 = 0.5MPa±0.05MPa
3.2、流量
3.2.1、水额定流量： Q水 = 0.2L/min±0.02L/min
3.2.2、压缩空气额定流量： Q气 = 2m3/min±0.02m3/min
3.3、通径：4
3.4、安装和连接
产品接口形式、尺寸应符合FBF4TG·R-00-Q-WX、FBF4TG·R-00-S-WX图样要求。
3.5、工作介质
3.5.1、重油（150℃～180℃）
3.5.2、压缩空气（常温）
3.5.3、水（常温）
3.6、压缩空气及水的污染度：系统采用300目过滤器[不通过粒径（42～47）um]
3.7、工作温度：－40℃～＋180℃
3.8、密封性
3.8.1、工作密封性
3.8.1.1、在管路防爆安全阀截止状态下，供水压0.5MPa，保持3min，安全阀应无压降和外部泄漏。
3.8.1.2、在管路防爆安全阀导通状态下，供水压0.5MPa，保持3min，安全阀应无外部泄漏。
3.8.1.3、在管路防爆安全阀截止状态下，供气压0.5MPa，保持3min，供气系统应无压力降。
3.8.1.4、在管路防爆安全阀导通状态下，供气压0.5MPa，保持3min，安全阀应无外部泄漏。
3.8.2、超压密封性
3.8.2.1、在管路防爆安全阀截止状态下，供水压1MPa，保持1min，安全阀应无压降、外部渗漏和永久变形。
3.8.2.2、在管路防爆安全阀导通状态下，供水压1MPa，保持1min，安全阀应无外部渗漏和永久变形。
3.8.2.3、在管路防爆安全阀截止状态下，供气压1MPa，保持1min，安全阀应无压降、外部渗漏和永久变形。
3.8.2.4、在管路防爆安全阀导通状态下，供气压1MPa，保持1min，安全阀应无外部渗漏和永久变形。
3.9、可靠性、维修性要求
3.9.1、维修间隔期限
4800工作小时/50次/2年。
3.9.2、总寿命
24000工作小时/250次/10年。
三、材料要求：根据用户使用条件供方自行选用。
四、交货期：以销售合同为准
五、运输方式及费用
铁路快件托运，费用由供方承担。
六、技术属性：供方为需方提供的产品设计及技术属于供方专利号：ZL200520079021.3的专利技术，需方有责任遵守相关的法律规定。
七、产品的验收标准和方法，按供方的企业标准Q/ FBF4-05执行。
八、结算方式和期限：
合同生效后，需方支付货款总额，款到后供方15日内发货。
九、责任与义务
供需双方应履行各自的义务，违约方应承担相应的违约责任。
- 本协议未尽事宜，供需双方友好协商解决。
- 协议一式两份，各执一份(包括传真），双方签字盖章后生效。
需方代表： 供方代表：
|
